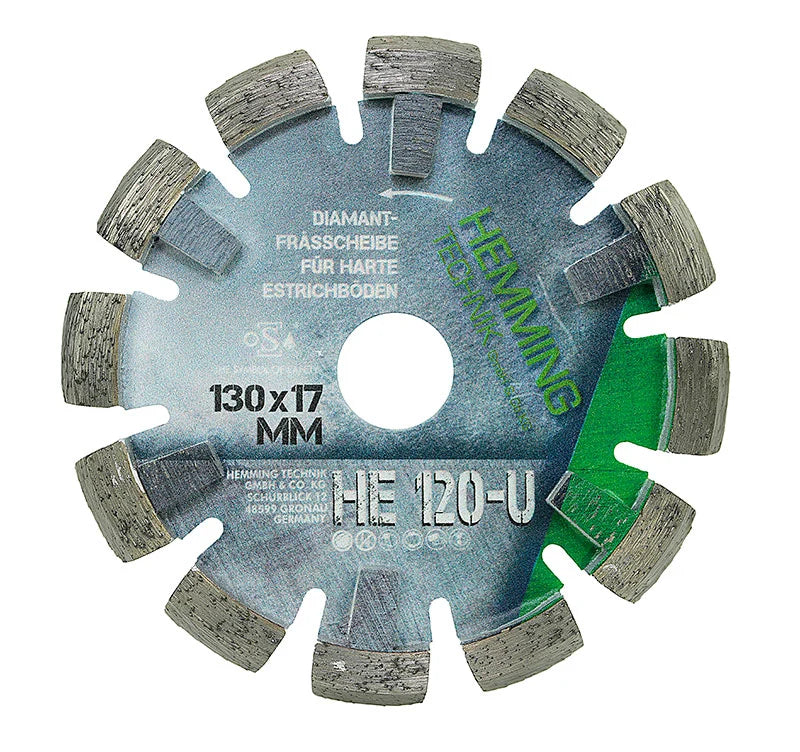

Hemming HE120-U Diamantfrässcheibe 130 × 17 mm mit U-Segmenten für harte Estriche, Frontansicht

Hemming HE120-U Diamantfrässcheibe 130 × 17 mm – für harte Estriche

€117,81
Angebotspreis  €117,81 Normaler Preis
Zu Produktinformationen springen
Hemming HE120-U Diamantfrässcheibe 130 × 17 mm mit U-Segmenten für harte Estriche, Frontansicht

Hemming HE120-U Diamantfrässcheibe 130 × 17 mm – für harte Estriche

€117,81
Angebotspreis  €117,81 Normaler Preis
inkl. MwSt., zzgl. Versandkosten
Für Unternehmer: netto €99,00 (Gesamtpreis abzüglich 19 % MwSt.)

Hemming HE120-U Diamantfrässcheibe U-Segment 130 × 17 mm

Weiterentwickelte Diamantfrässcheibe mit U-Segment für präzise Fräskanäle in harten Estrichböden – abgestimmt auf 16-mm-Heizungsrohre und die HE120-Bodenfräsen.

Die Hemming HE120-U Diamantfrässcheibe 130 × 17 mm wurde speziell für das professionelle Radiusfräsen in harten Estrichböden entwickelt.

Das besondere U-förmige Diamantsegment trägt Material gezielt im Bereich des späteren Heizungsrohres ab. Dadurch muss beim Radiusfräsen weniger Estrich entfernt werden als bei einer vollständig rechteckigen Fräsgeometrie.

  • 130 mm Durchmesser
  • 17 mm Fräsbreite
  • für 16-mm-Rohre
  • ca. 19 mm Frästiefe
  • 22,23 mm Bohrung
  • 13 mm Segmenthöhe
  • 12 Segmente
  • OSA-zertifiziert
U-Segment für harte Estrichböden Die spezielle Segmentform ist auf nachträglich gefräste Fußbodenheizungen ausgelegt. Das U-Profil erzeugt einen an die Rohrform angepassten Fräskanal und reduziert dadurch unnötigen Materialabtrag beim Radiusfräsen.
130 mm Durchmesser
17 mm Fräsbreite
19 mm ca. Frästiefe
16 mm Rohrdurchmesser
Einsatz & Vorteile

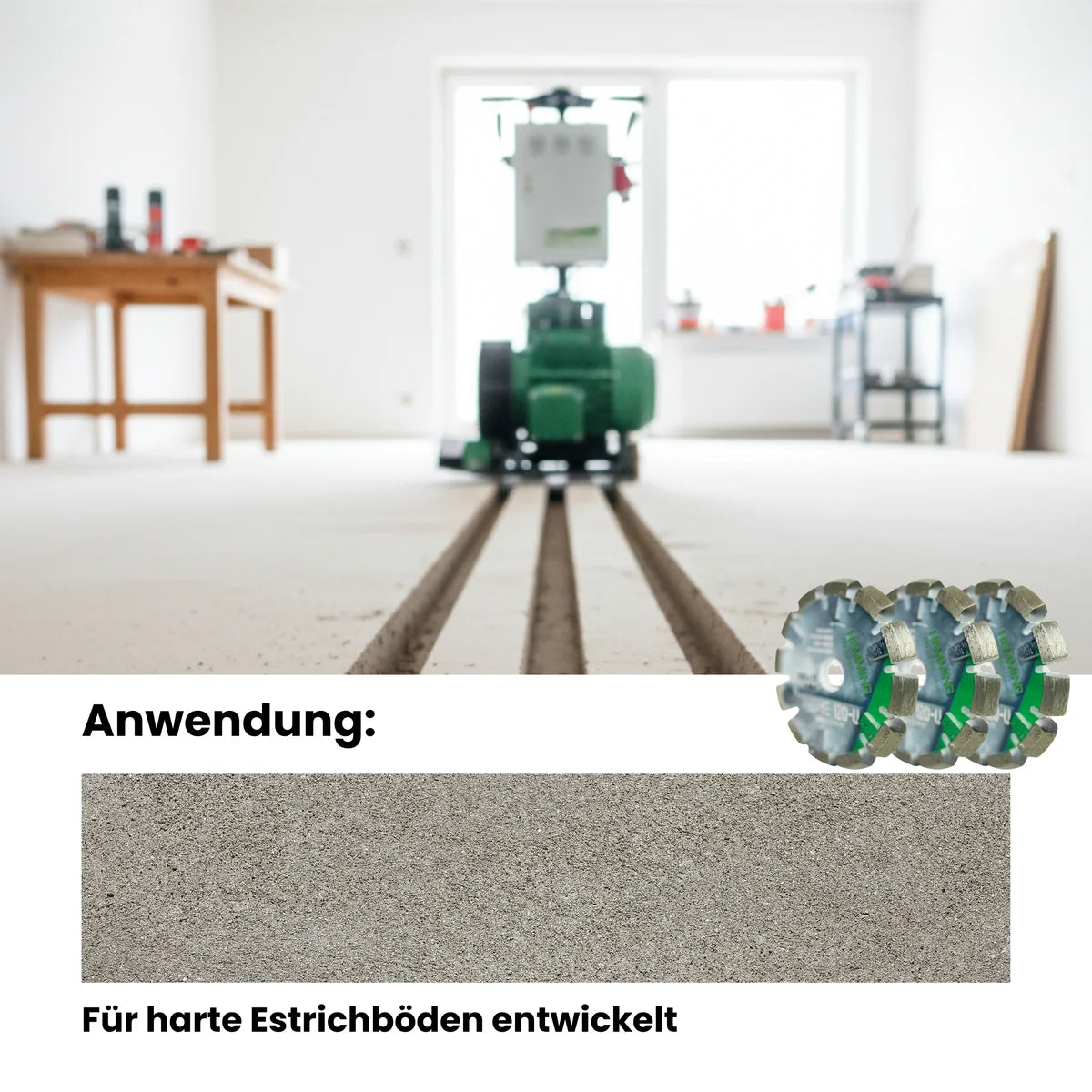

Für harte Estriche

Die U-Segment-Frässcheibe wurde speziell für Zementestriche und vergleichbare harte Estrichböden entwickelt.

Für 16-mm-Heizungsrohre

Die 17 mm breite Nut ist auf gängige 16-mm-Heizungsrohre abgestimmt.

Weniger Materialabtrag

Das U-Segment trägt gezielter Material ab und reduziert dadurch insbesondere beim Radiusfräsen unnötigen Estrichabtrag.

Längere Standzeit

Die 13 mm hohen Diamantsegmente sind 3 mm höher als beim Vorgängermodell und bieten dadurch zusätzliche Verschleißreserve.

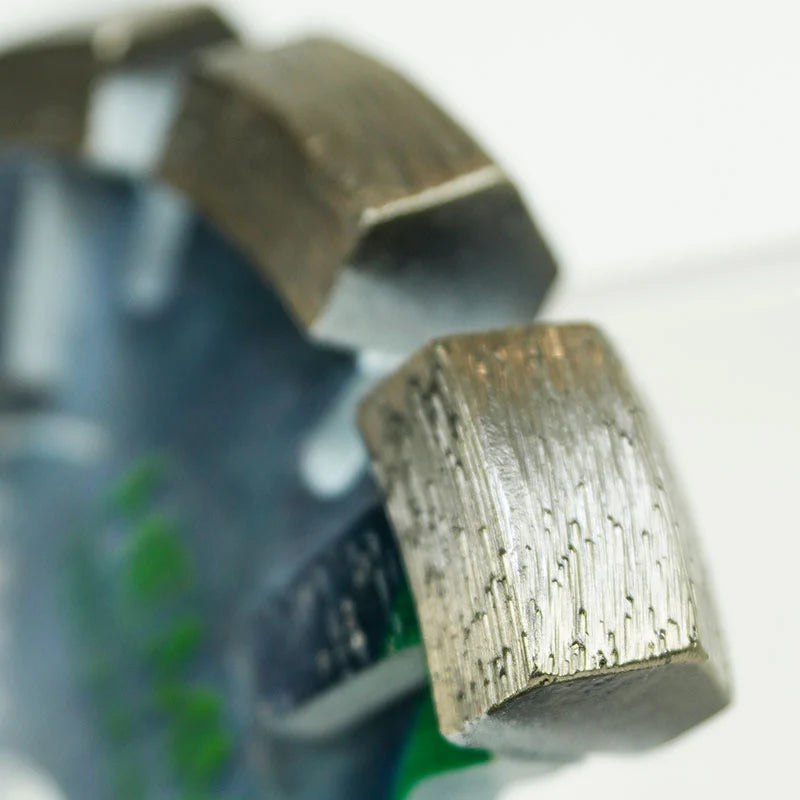

U-Segment-Technologie
U-förmige Segmentgeometrie

Das U-förmige Segment ist an die Kontur eines Heizungsrohres angepasst.

Gerade beim Fräsen von Radien muss dadurch weniger Material vollständig aus dem Estrich entfernt werden.

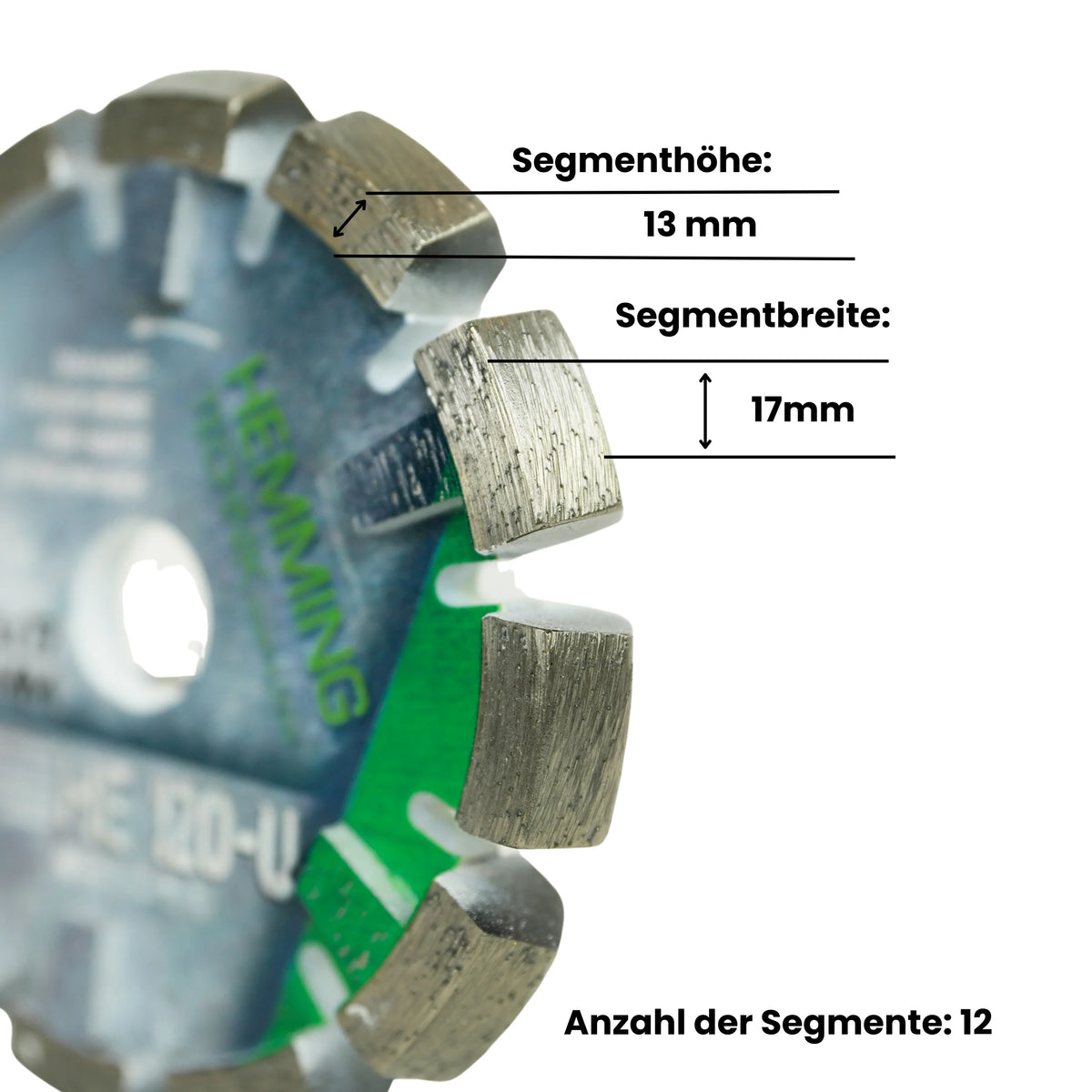

13-mm-Segmenthöhe

Die Diamantsegmente besitzen eine Höhe von 13 mm.

Damit stehen gegenüber dem Vorgängermodell zusätzliche 3 mm Segmenthöhe zur Verfügung, wodurch sich die nutzbare Standzeit erhöht.

12 Diamantsegmente

Die Scheibe verfügt über insgesamt 12 Diamantsegmente mit einer Breite von jeweils 17 mm.

OSA-Zertifizierung

Die Frässcheibe ist OSA-zertifiziert. Die Kennzeichnung steht für die Einhaltung definierter Sicherheitsstandards bei Schleif- und Schneidwerkzeugen.

Technische Daten
Hersteller Hemming Technik
Artikelnummer 19734
Ausführung HE120-U
Untergrund Harte Estrichböden

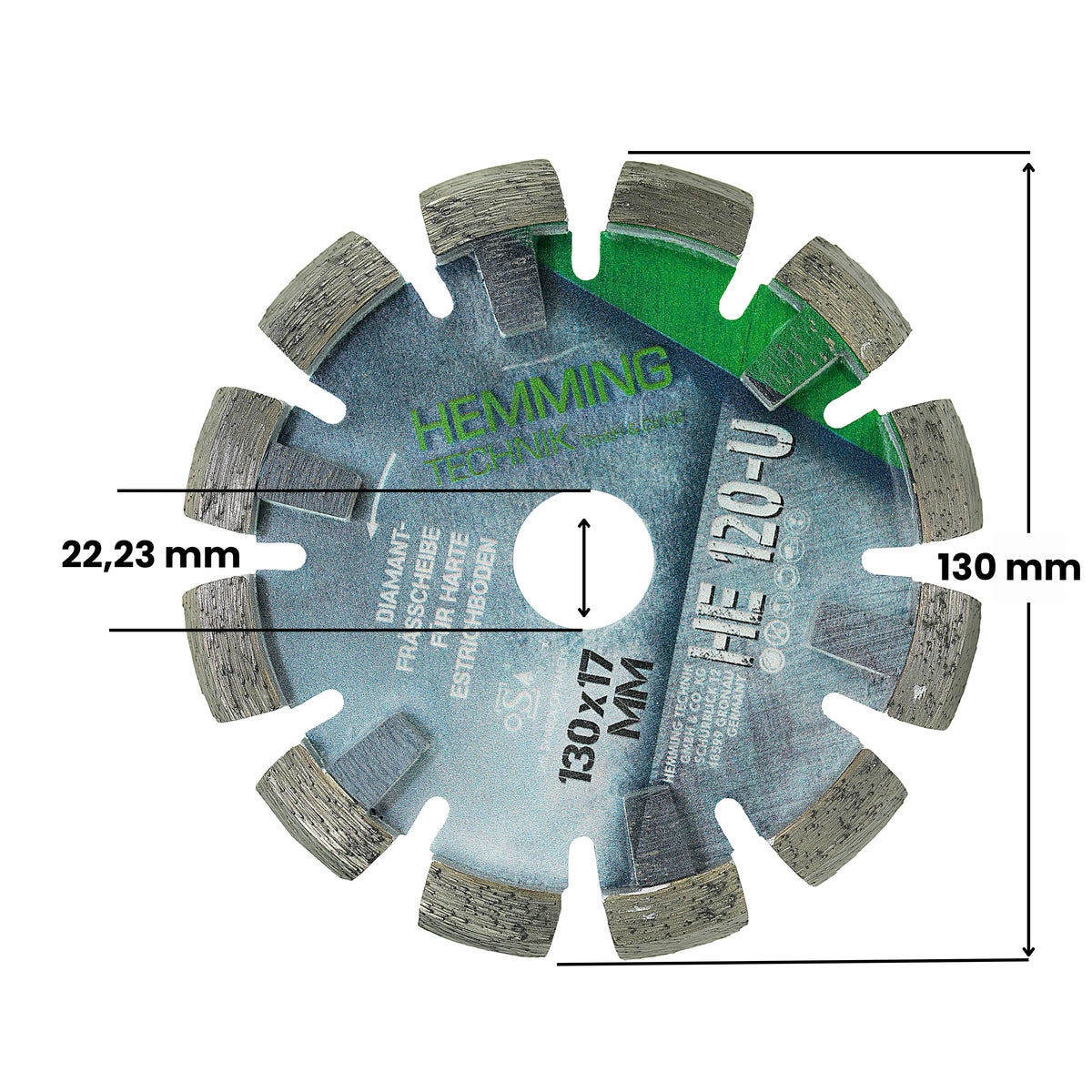

Durchmesser 130 mm
Fräsbreite 17 mm
Bohrung 22,23 mm
Geeigneter Rohrdurchmesser 16 mm
Frästiefe ca. 19 mm
Segmenthöhe 13 mm
Segmentbreite 17 mm
Anzahl Segmente 12
Segmentform U-Segment
Zertifizierung OSA
Kompatibilität Hemming Bodenfräsen der HE120-Baureihe mit passender 22,23-mm-Werkzeugaufnahme
Anwendung
Vorbereitung
  • Estrichart und Untergrund prüfen.
  • Heizkreisverlauf planen und markieren.
  • Frässcheibe fachgerecht montieren.
  • Benötigte Frästiefe einstellen.
  • Geeignete professionelle Absaugtechnik anschließen.

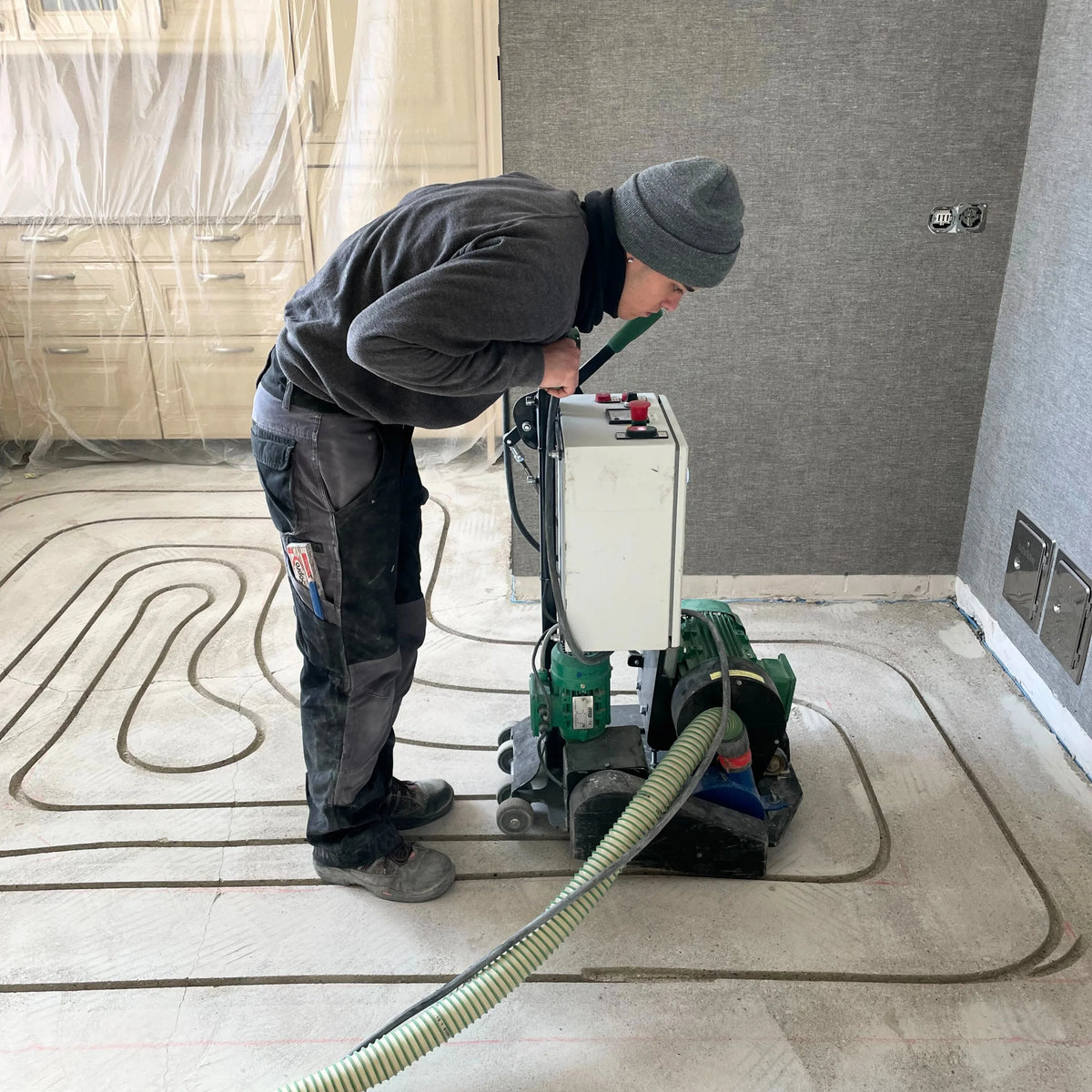

Fräsarbeiten

Die Bodenfräse gleichmäßig entlang des geplanten Heizkreisverlaufs führen.

Insbesondere bei Radien unterstützt die U-förmige Segmentgeometrie einen auf die spätere Rohrkontur abgestimmten Materialabtrag.

Nach dem Fräsen

Die fertig hergestellten Kanäle vollständig von Frässtaub und losen Bestandteilen reinigen.

Danach können die 16-mm-Heizungsrohre in die vorbereiteten Fräskanäle eingebracht werden.

Perfekte Ergänzung für das Neolite-System

Vom passgenauen Fräskanal zum sicheren Rohrverschluss

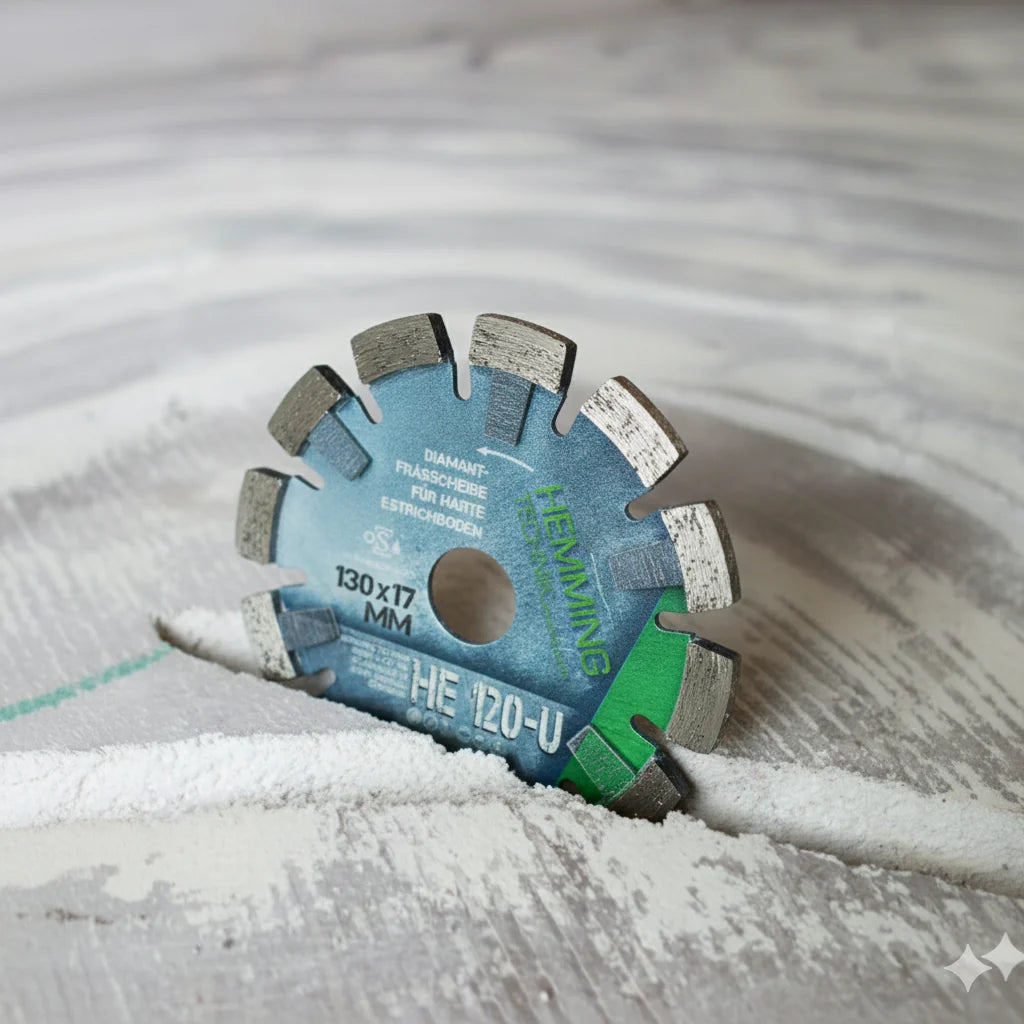

Die HE120-U Frässcheibe schafft die Grundlage für gleichmäßige Kanäle zur Aufnahme von 16-mm-Heizungsrohren.

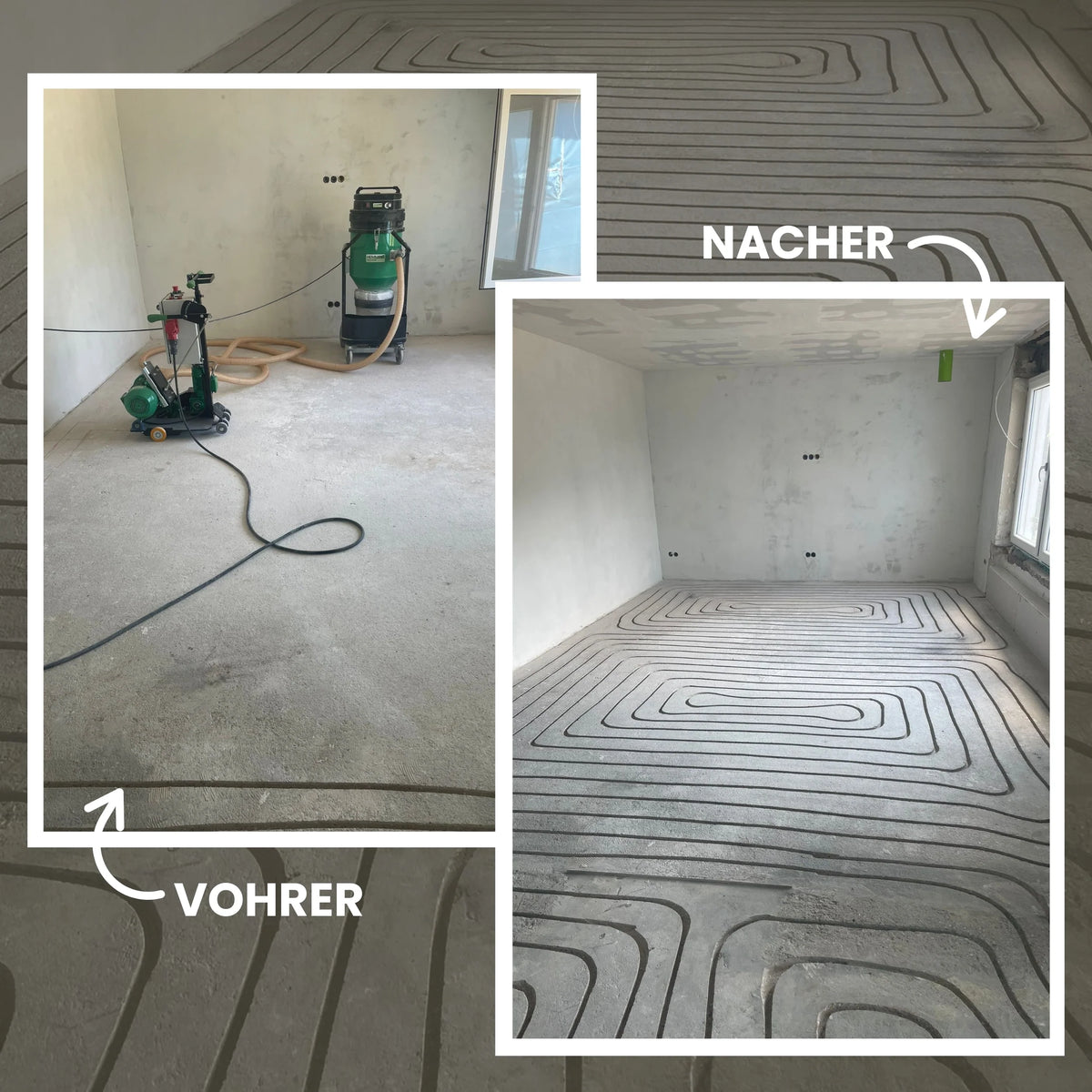

Nach dem Einlegen der Heizungsrohre müssen die Fräskanäle dauerhaft geschlossen und für den weiteren Bodenaufbau vorbereitet werden.

HE120-U und Neolite Fix Rohrverschluss kombinieren Mit Neolite Fix Rohrverschluss steht für den anschließenden Arbeitsschritt ein speziell für das Verschließen nachträglich gefräster Fußbodenheizungskanäle entwickeltes Systemprodukt zur Verfügung.

Passt dazu

Auswahlhilfe

Sieben Scheiben stehen für die HE120 zur Wahl. Die HE120-U ist die Ausführung mit U-Segment für 16-mm-Rohre in harten Estrichböden.

Scheibe Durchmesser Fräsbreite Für Rohr Untergrund Besonderheit
HE120 Diamantfrässcheibe 125 × 16 mm 125 mm 16 mm 14 mm Estrich, nicht für extrem harte Materialien T-Segment für Radiusfräsungen
HE120-U 130 × 17 mm (diese Scheibe) 130 mm 17 mm 16 mm harte Estrichböden, etwa Zementestrich U-Segment: weniger Materialabtrag beim Radiusfräsen
HE120 Supreme-V 130 × 17 mm 130 mm 17 mm keine Angabe harte Estriche, Verbundestrich, Beton V-Segment für das Radiusfräsen, Stutzsegmente gegen Hinterschleifen
HE120 Super Premium 125 × 16 mm 125 mm 16 mm 14 mm besonders harte Estrichböden Super-Premium-Diamantbesatz, Stutzsegmente gegen Hinterschleifen
HE120 Super Premium 125 × 17 mm 125 mm 17 mm 16 mm extra harte Estriche, Verbundestrich, Beton, bedingt Fliesen und Feinsteinzeug Super-Premium-Diamantbesatz, Stutzsegmente gegen Hinterschleifen
HE120 DUO CUT Set 125 × 17 mm 125 mm 17 mm 14 bis 16 mm extra harte Estriche, Verbundestrich, Beton, bedingt Fliesen und Feinsteinzeug zweiteilig mit Mittel-Flansch, nur für gerade Frässtrecken
HE120-F 120 × 17 mm 120 mm 17 mm keine Angabe Fermacell und andere gipsgebundene Böden für Radiusfräsungen in gipsgebundenen Böden
Häufige Fragen

Für welches Rohr ist die HE120-U ausgelegt?

Für 16-mm-Heizungsrohre. Die Nut wird 17 mm breit, die Frästiefe liegt bei ca. 19 mm.

Für welchen Estrich ist sie gedacht?

Für harte Estrichböden. Entwickelt wurde sie für Zementestriche und vergleichbare harte Estriche. Prüfen Sie Estrichart und Untergrund vor dem Fräsen.

Was bringt das U-Segment?

Es trägt Material gezielt dort ab, wo später das Rohr liegt. Die Segmentform folgt der Kontur eines Heizungsrohres. Beim Radiusfräsen muss deshalb weniger Estrich entfernt werden als mit einer vollständig rechteckigen Fräsgeometrie.

Passt die Scheibe auf jede HE120?

Sie passt auf Hemming-Bodenfräsen der HE120-Baureihe mit 22,23-mm-Werkzeugaufnahme. Montieren Sie die Scheibe fachgerecht und stellen Sie danach die Frästiefe ein.

Was bedeutet die Segmenthöhe von 13 mm?

Sie steht für die Verschleißreserve der Scheibe. Die 12 Diamantsegmente sind 3 mm höher als beim Vorgängermodell. Das erhöht die nutzbare Standzeit.

Was ist zu tun, wenn die Kanäle gefräst sind?

Zuerst die Kanäle reinigen: Frässtaub und lose Bestandteile müssen vollständig heraus. Dann kommen die 16-mm-Heizungsrohre in die Kanäle. Zum Schluss werden die Fräskanäle dauerhaft geschlossen, dafür ist Neolite Fix Rohrverschluss entwickelt.

Mehr dazu im Ratgeber
Hinweis:
Vor Montage und Verwendung der Frässcheibe sind die gültigen Maschinen-, Werkzeug- und Sicherheitshinweise zu beachten. Die Eignung der Frässcheibe ist abhängig von Art, Härte und Beschaffenheit des vorhandenen Untergrundes.

Herstellerangaben

Hemming Technik GmbH & Co. KG, Schürblick 12, 48599 Gronau, Deutschland, info@hemming-technik.de

Warn- und Sicherheitshinweise: siehe Produktetikett.
