Hemming HE120 Diamantfrässcheibe 125 × 16 mm
Diamantfrässcheibe für präzise Fräskanäle in Estrich – entwickelt für Radiusfräsungen und die professionelle Nachrüstung von Fußbodenheizungen.

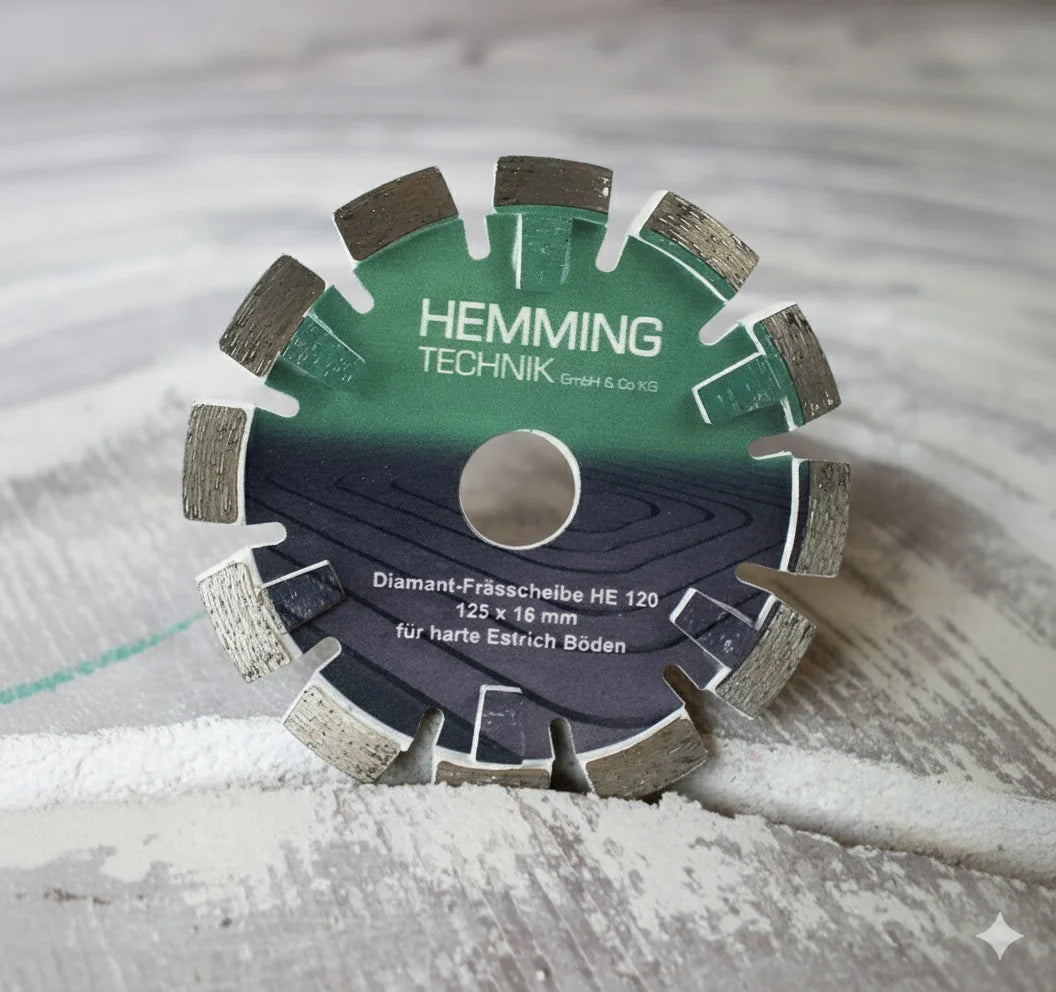

Die Hemming HE120 Diamantfrässcheibe 125 × 16 mm ist für das Herstellen sauberer und gleichmäßiger Fräskanäle in Estrichflächen ausgelegt.
Die spezielle T-Segment-Geometrie unterstützt eine kontrollierte Kurvenführung und eignet sich dadurch besonders für Heizkreisverläufe mit engen Radien.
- 125 mm Durchmesser
- 16 mm Fräsbreite
- 22,23 mm Bohrung
- bis 25 mm Frästiefe
- für 14-mm-Rohre
- T-Segment-Design
- passend für HE120
Einsatz & Vorteile
Die T-Segment-Geometrie unterstützt eine saubere Kurvenführung und eignet sich dadurch besonders für komplexere Heizkreisverläufe.
Die 16 mm breite Frässcheibe erzeugt eine auf 14-mm-Heizungsrohre abgestimmte Nutgeometrie.

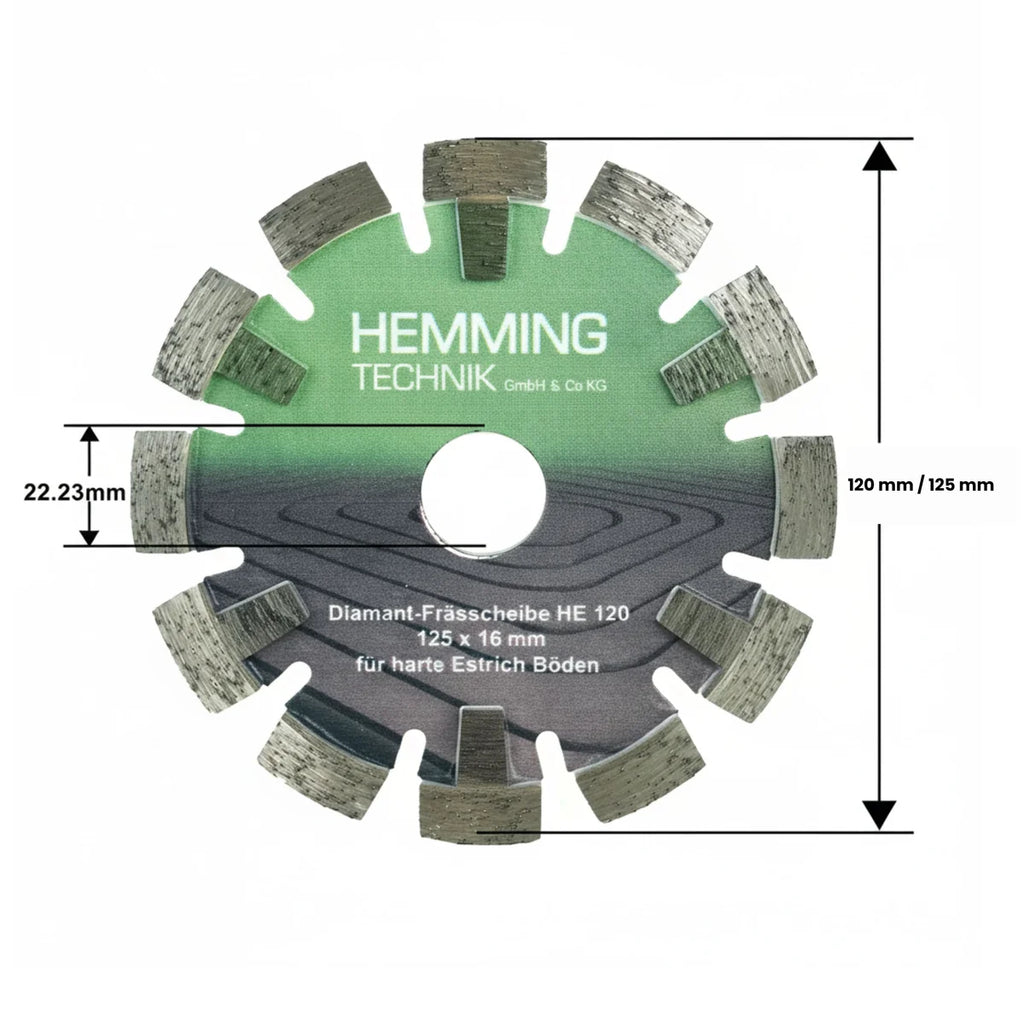

Die 22,23-mm-Standardbohrung ist auf die Hemming-Bodenfräsen der HE120-Baureihe abgestimmt.
Die Scheibe ermöglicht ausreichend Tiefenreserve für unterschiedliche Installationsanforderungen.
Aufbau & Eigenschaften
T-Segment-Geometrie
Die speziell ausgeführte Segmentgeometrie wurde für präzise Radiusfräsungen entwickelt.
Dadurch lässt sich die Bodenfräse auch entlang engerer Kurven kontrolliert führen.
16-mm-Segmentbreite
Die Segmentbreite beträgt 16 mm und ist insbesondere für das Herstellen von Kanälen für 14-mm-Heizungsrohre geeignet.
Segmentaufbau

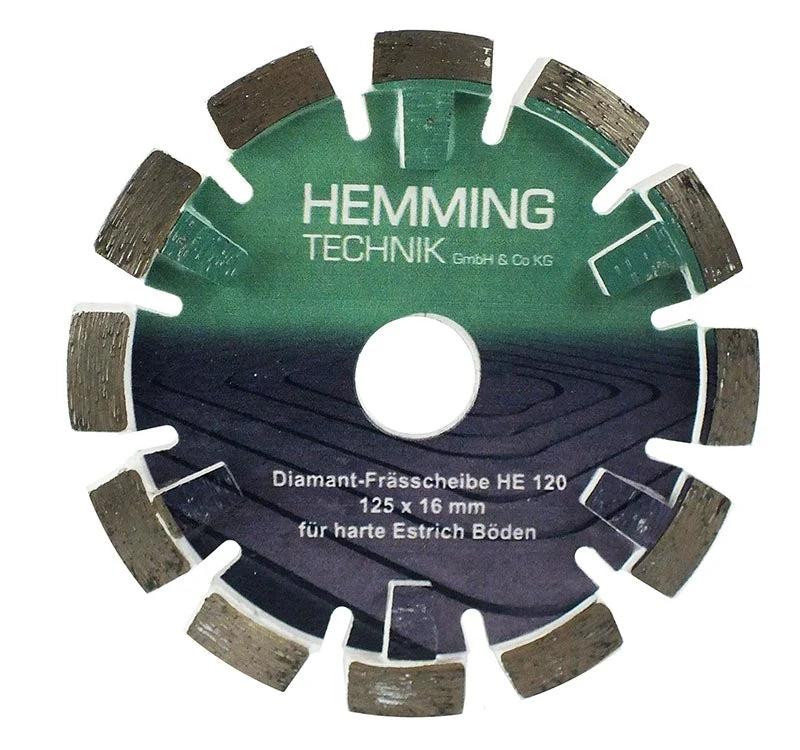

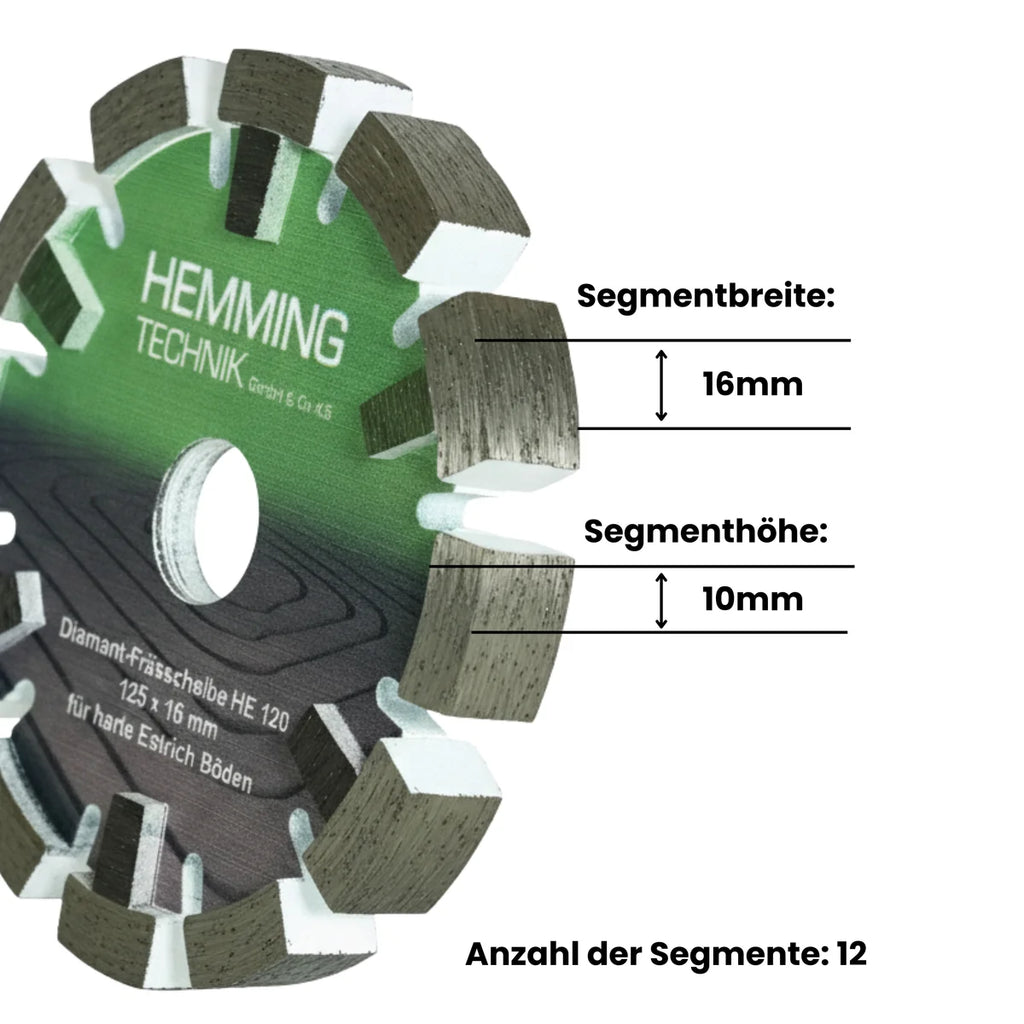

Die Frässcheibe verfügt über 12 Diamantsegmente.
Die Segmenthöhe beträgt etwa 10 mm.
Einsatzgrenzen

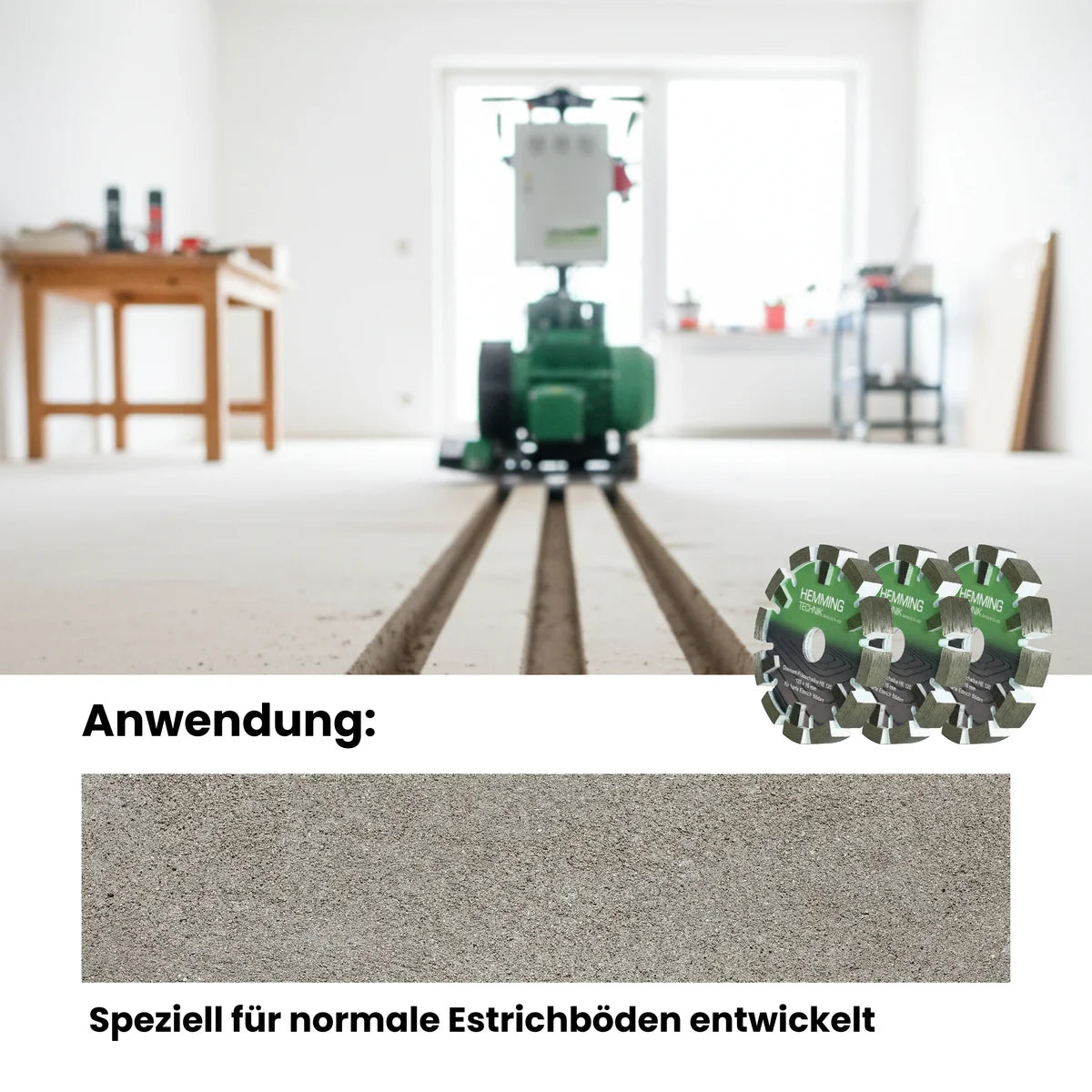

Die Scheibe ist für Estrichanwendungen ausgelegt. Bei extrem harten Materialien wie hochverdichtetem Beton, Gussasphalt, Feinsteinzeug oder Naturstein sollte eine hierfür speziell ausgelegte Frässcheibe eingesetzt werden.
Technische Daten
Anwendung
Vor dem Fräsen
- Estrich und Untergrund auf Eignung prüfen.
- Heizkreisverlauf planen und markieren.
- Frässcheibe fachgerecht in die HE120 einsetzen.
- Gewünschte Frästiefe einstellen.
- Professionelle Staubabsaugung anschließen.
Während des Fräsens

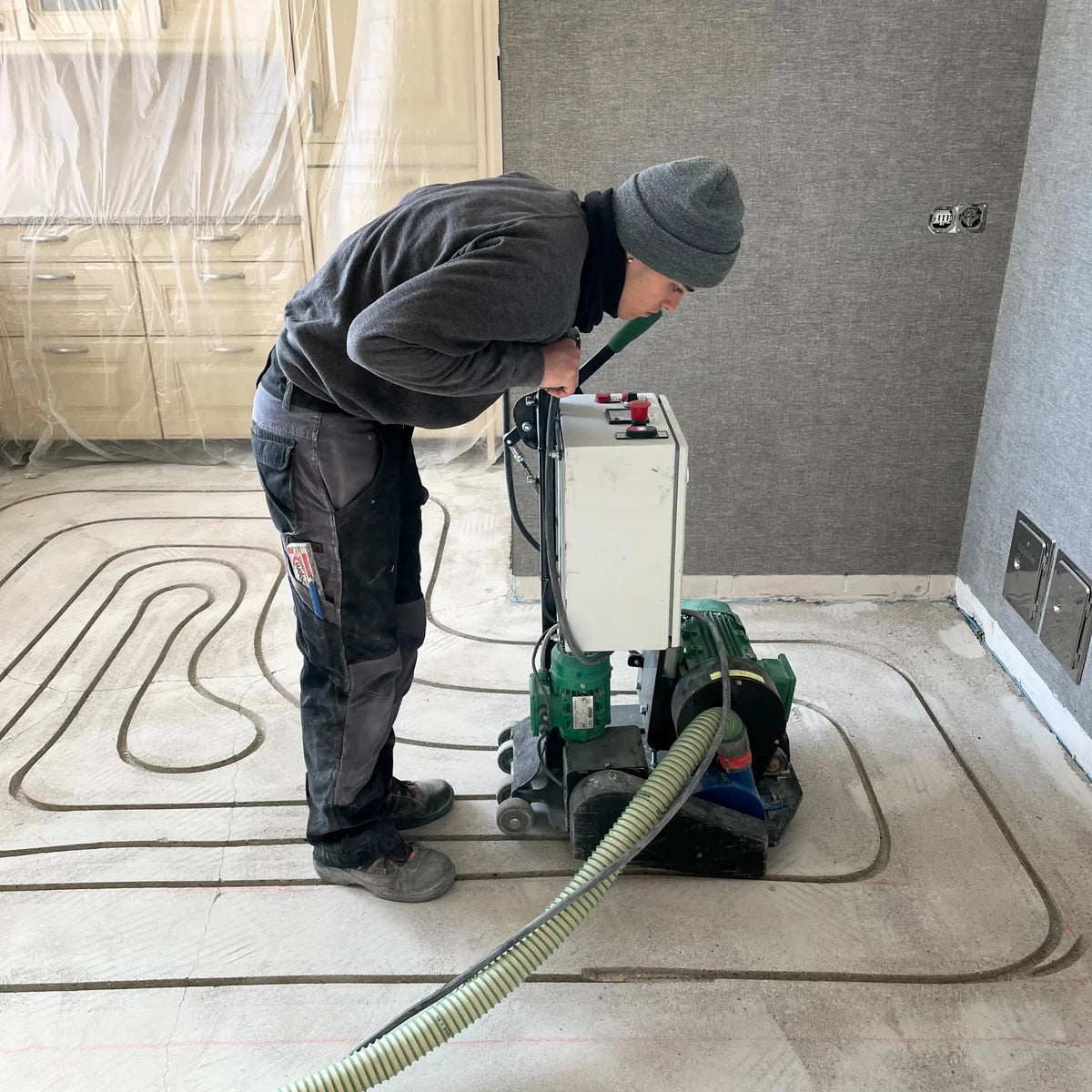

Die Bodenfräse gleichmäßig entlang des vorgesehenen Heizkreisverlaufs führen.
Vorschubgeschwindigkeit und Belastung sind an die Beschaffenheit des vorhandenen Estrichs anzupassen.
Nach dem Fräsen

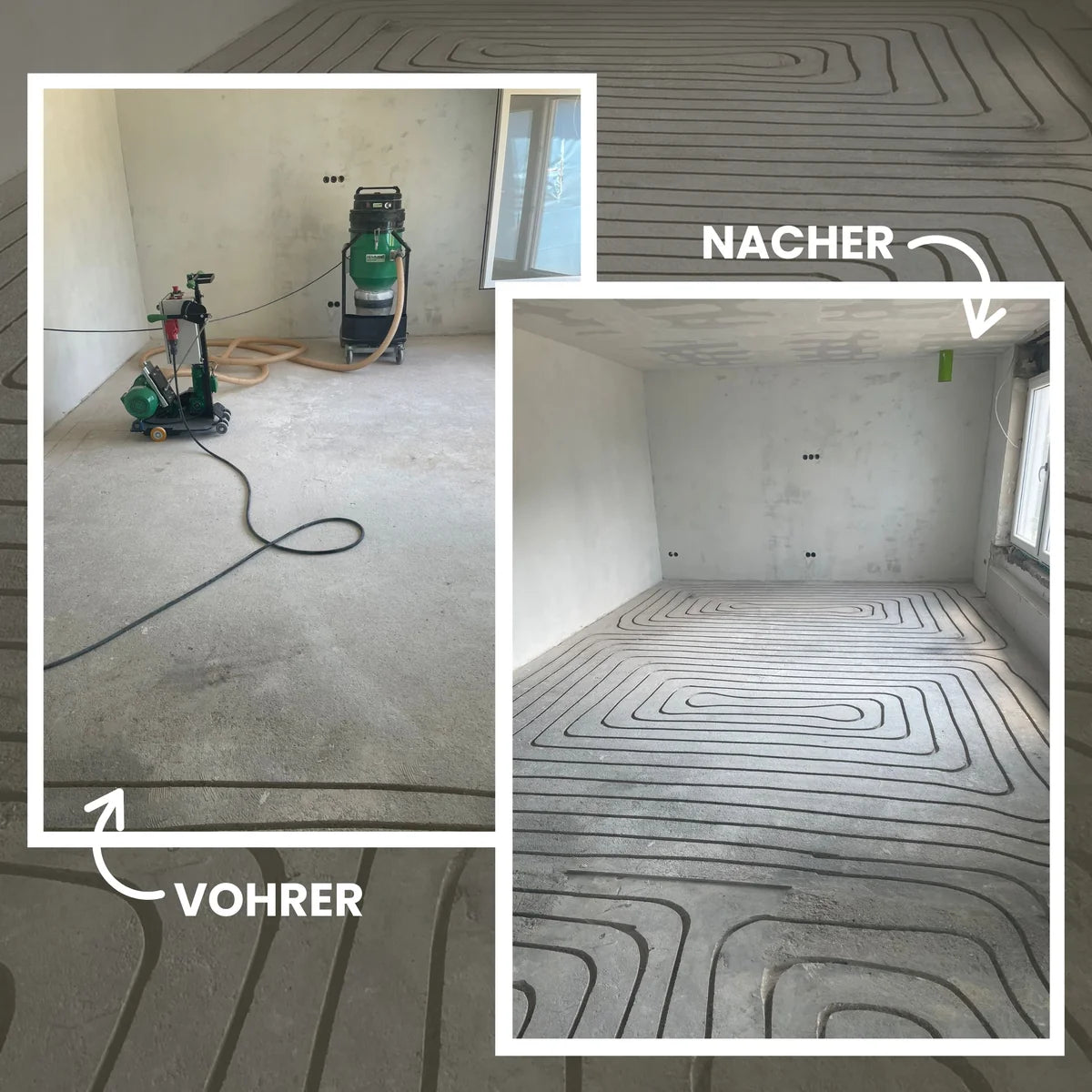

Nach Abschluss der Fräsarbeiten sind die Kanäle vollständig von Frässtaub und losen Bestandteilen zu reinigen.
Danach können die vorgesehenen Heizungsrohre eingebracht werden.
Perfekte Ergänzung für das Neolite-System
Vom präzisen Fräskanal zum sicheren Rohrverschluss
Die richtige Frässcheibe ist die Grundlage für einen gleichmäßigen und reproduzierbaren Heizkanal.
Nach dem Fräsen werden die Heizungsrohre in die vorbereiteten Kanäle eingelegt. Anschließend müssen die Kanäle fachgerecht verschlossen und für den weiteren Bodenaufbau vorbereitet werden.
Passt dazu
- HE120 manuell, HE120 Automatic und HE120 Automatic Portable: Die Scheibe ist mit ihrer 22,23-mm-Bohrung auf die Bodenfräsen der HE120-Baureihe abgestimmt.
- Alle Diamantfrässcheiben: Ausführungen für 16-mm-Rohre und für härtere Untergründe.
- Neolite Fix Rohrverschluss: der nächste Arbeitsschritt, mit dem die Kanäle nach dem Einlegen der Rohre verschlossen werden.
Auswahlhilfe
Für die HE120 gibt es sieben Frässcheiben. Welche passt, entscheiden Rohrmaß, Untergrund und die Frage, ob Sie Radien fräsen.
| Scheibe | Durchmesser | Fräsbreite | Für Rohr | Untergrund | Besonderheit |
|---|---|---|---|---|---|
| HE120 Diamantfrässcheibe 125 × 16 mm (diese Scheibe) | 125 mm | 16 mm | 14 mm | Estrich, nicht für extrem harte Materialien | T-Segment für Radiusfräsungen |
| HE120-U 130 × 17 mm | 130 mm | 17 mm | 16 mm | harte Estrichböden, etwa Zementestrich | U-Segment: weniger Materialabtrag beim Radiusfräsen |
| HE120 Supreme-V 130 × 17 mm | 130 mm | 17 mm | keine Angabe | harte Estriche, Verbundestrich, Beton | V-Segment für das Radiusfräsen, Stutzsegmente gegen Hinterschleifen |
| HE120 Super Premium 125 × 16 mm | 125 mm | 16 mm | 14 mm | besonders harte Estrichböden | Super-Premium-Diamantbesatz, Stutzsegmente gegen Hinterschleifen |
| HE120 Super Premium 125 × 17 mm | 125 mm | 17 mm | 16 mm | extra harte Estriche, Verbundestrich, Beton, bedingt Fliesen und Feinsteinzeug | Super-Premium-Diamantbesatz, Stutzsegmente gegen Hinterschleifen |
| HE120 DUO CUT Set 125 × 17 mm | 125 mm | 17 mm | 14 bis 16 mm | extra harte Estriche, Verbundestrich, Beton, bedingt Fliesen und Feinsteinzeug | zweiteilig mit Mittel-Flansch, nur für gerade Frässtrecken |
| HE120-F 120 × 17 mm | 120 mm | 17 mm | keine Angabe | Fermacell und andere gipsgebundene Böden | für Radiusfräsungen in gipsgebundenen Böden |
Häufige Fragen
Für welches Rohr ist die Scheibe gedacht?
Für Heizungsrohre mit 14 mm Durchmesser. Die Scheibe fräst 16 mm breit. Typisch ist eine Frästiefe von etwa 17 mm, möglich sind bis zu 25 mm.
Für welchen Estrich eignet sich die Scheibe?
Sie ist für Estrichanwendungen ausgelegt. Für extrem harte Materialien wie hochverdichteten Beton, Gussasphalt, Feinsteinzeug oder Naturstein sollten Sie eine dafür ausgelegte Frässcheibe nehmen. Prüfen Sie Estrich und Untergrund vor dem Fräsen auf Eignung.
Auf welche Maschine passt sie?
Auf die Hemming-Bodenfräsen der HE120-Baureihe. Die Standardbohrung mit 22,23 mm ist auf diese Maschinen abgestimmt.
Kann ich mit der Scheibe Kurven fräsen?
Ja, dafür ist die T-Segment-Geometrie entwickelt. Sie unterstützt eine kontrollierte Kurvenführung, auch entlang engerer Radien. Die Scheibe eignet sich damit für Kanäle und Radien im Heizkreisverlauf.
Wie ist die Scheibe aufgebaut?
Sie hat 12 Diamantsegmente in T-Form. Die Segmente sind 16 mm breit und etwa 10 mm hoch.
Was geschieht nach dem Fräsen mit den Kanälen?
Erst wird gereinigt, dann kommen die Rohre in die Kanäle. Entfernen Sie Frässtaub und lose Bestandteile vollständig, bevor Sie die Heizungsrohre einlegen. Anschließend werden die Kanäle verschlossen und für den weiteren Bodenaufbau vorbereitet, dafür gibt es Neolite Fix Rohrverschluss.
Vor Einbau und Verwendung der Diamantfrässcheibe sind die jeweils gültigen Maschinen-, Werkzeug- und Sicherheitshinweise zu beachten. Die Eignung der Frässcheibe ist abhängig von Estrichart, Härte und Beschaffenheit des vorhandenen Untergrundes.
Herstellerangaben
Hemming Technik GmbH & Co. KG, Schürblick 12, 48599 Gronau, Deutschland, info@hemming-technik.de
Warn- und Sicherheitshinweise: siehe Produktetikett.
