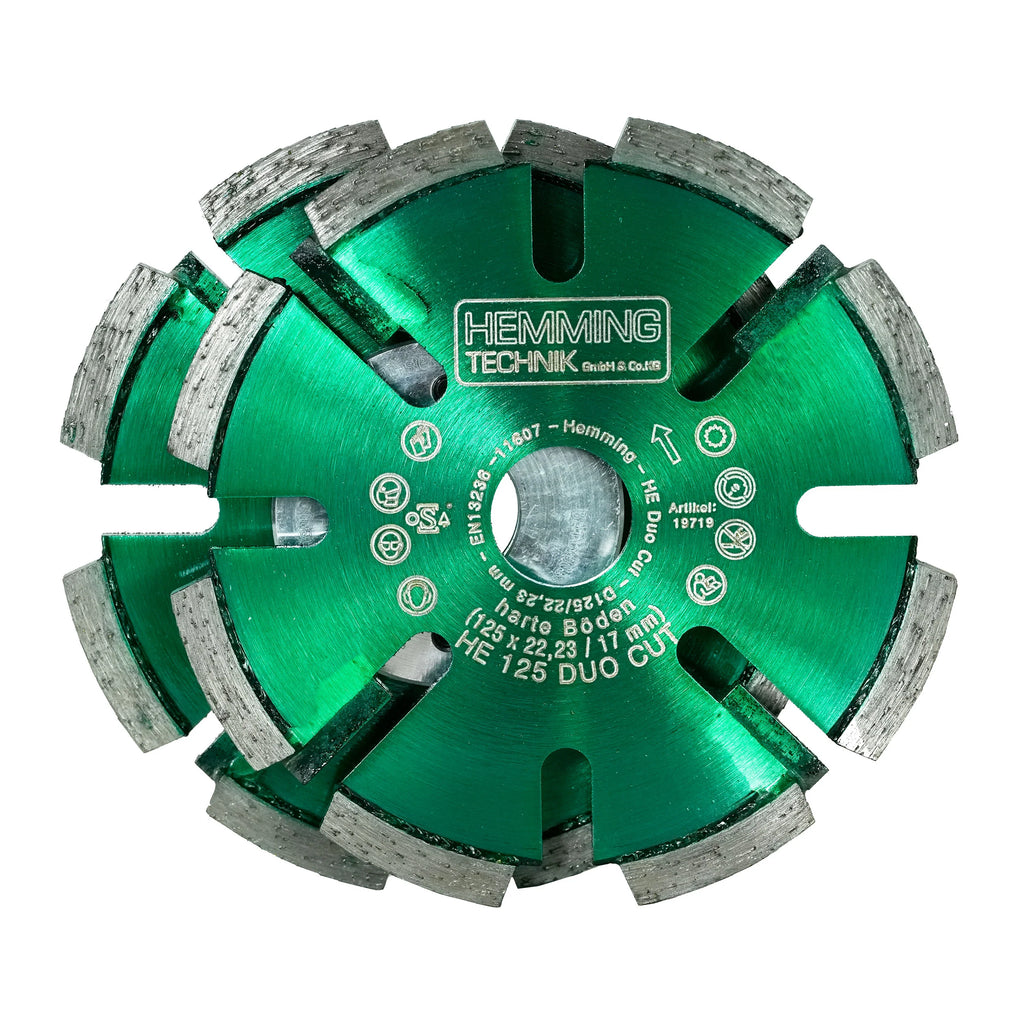

Hemming HE120 DUO CUT Diamantfrässcheiben-Set 125 × 17 mm
Zweiteiliges Profi-Diamantfrässcheiben-Set mit Mittel-Flansch für gerade Frässtrecken in besonders harten Estrichböden, Verbundestrich und Beton.
Das Hemming DUO CUT 125 × 17 mm wurde für Untergründe entwickelt, bei denen herkömmliche Diamantfrässcheiben an ihre Leistungsgrenzen gelangen.
Der besondere zweiteilige Aufbau mit Mittel-Flansch verteilt die auftretenden Kräfte und stabilisiert die Frässcheiben während des Arbeitseinsatzes. Dadurch soll insbesondere bei sehr harten Untergründen ein Verkanten oder Festsitzen reduziert werden.

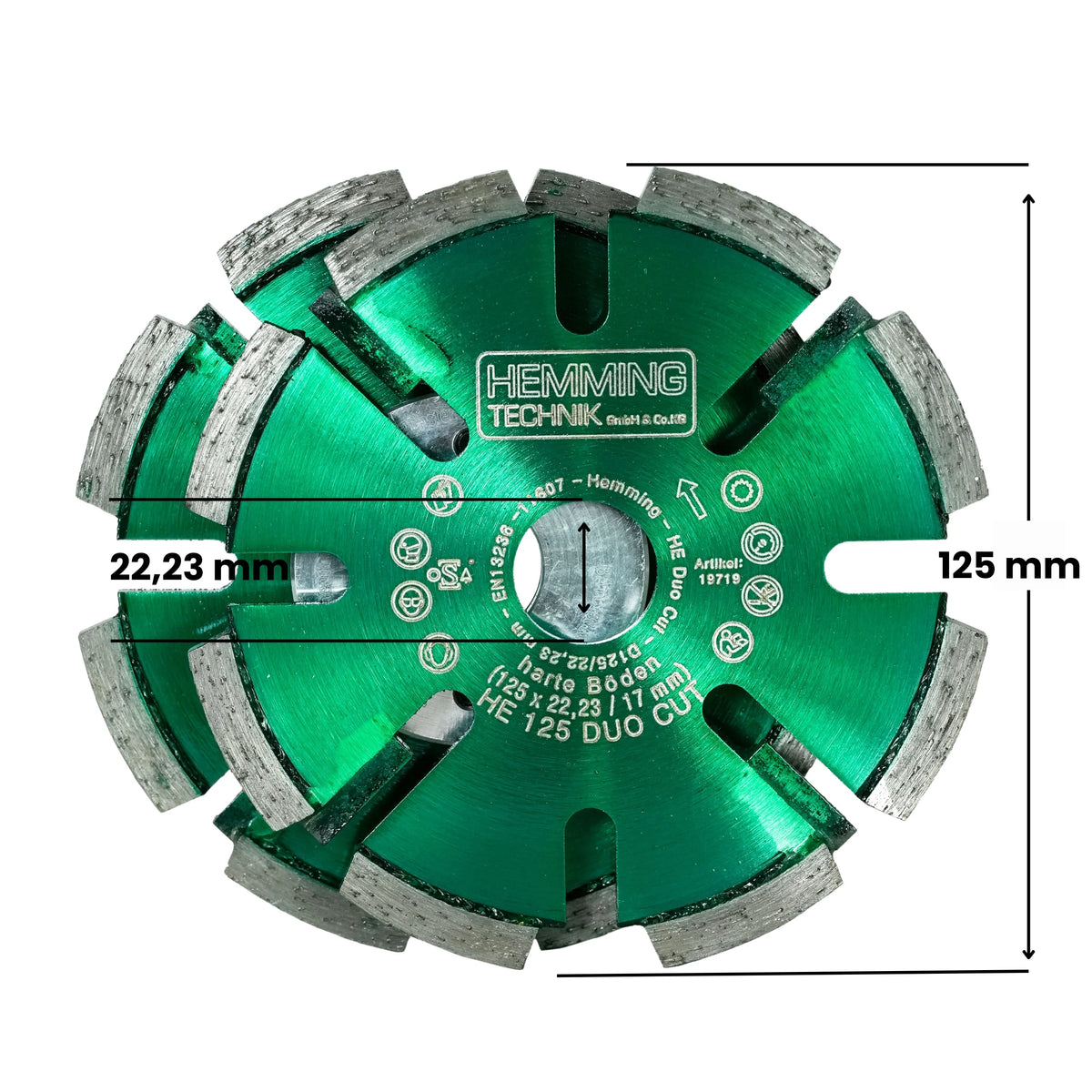

- 125 mm Durchmesser
- 17 mm Arbeitsbreite
- bis 25 mm Frästiefe
- 22,23 mm Bohrung
- zweiteiliger Aufbau
- Mittel-Flansch
- 8 Diamantsegmente
- 7 mm Segmenthöhe

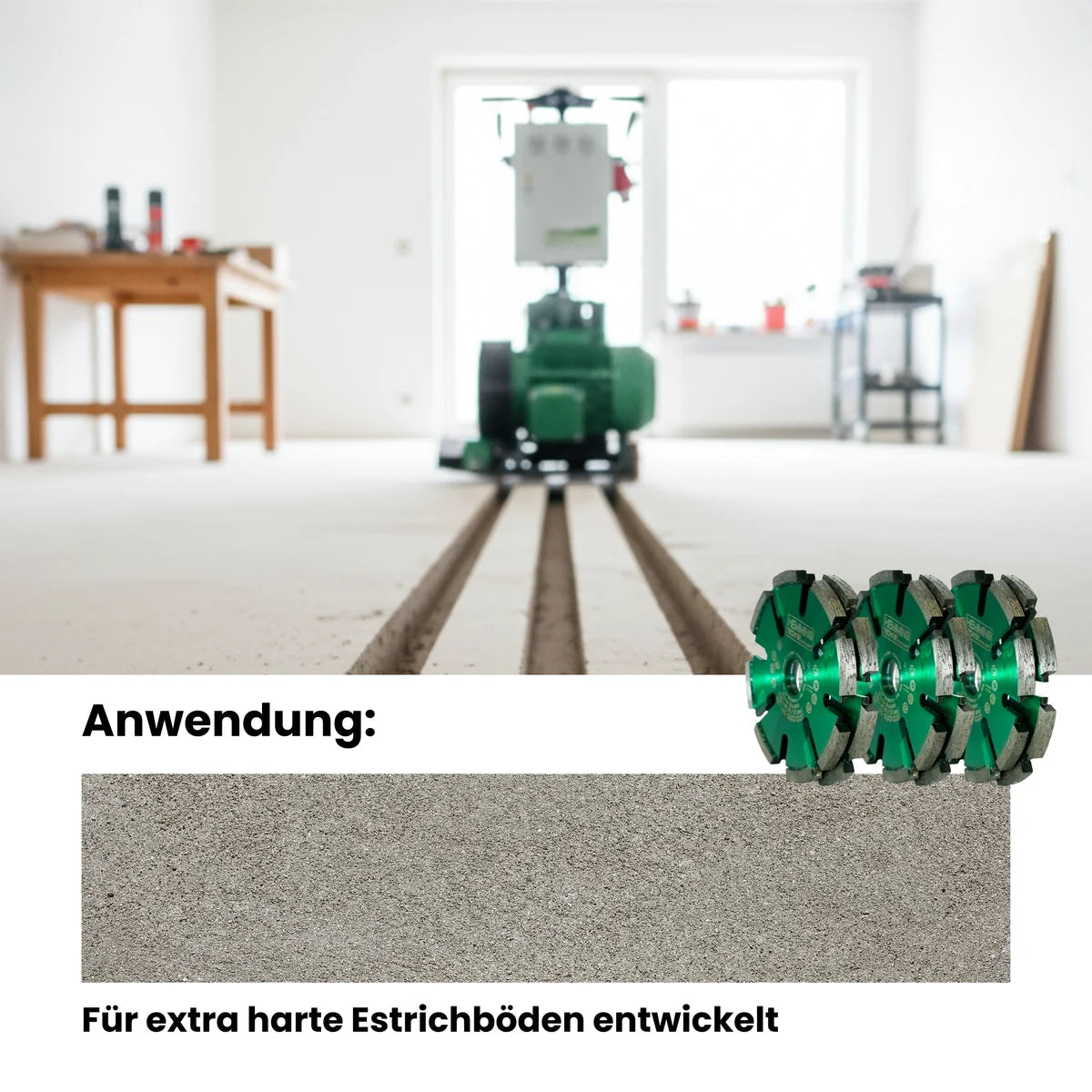

- extra harte Estriche
Einsatz & Vorteile
Entwickelt für besonders harte Estrichböden, bei denen konventionelle Diamantfrässcheiben schnell an ihre Grenzen gelangen können.
Die DUO CUT ist für anspruchsvolle Fräsarbeiten in Verbundestrich und Beton vorgesehen.
Der zweiteilige Aufbau ist auf stabile und präzise gerade Frässtrecken ausgelegt. Kurvenfahrten sind mit dieser Scheibe nicht vorgesehen.
Spezielle Stutzsegmente wirken dem Hinterschleifen an den Nutwänden entgegen und unterstützen saubere gerade Fräskanäle.
DUO-CUT-Technologie

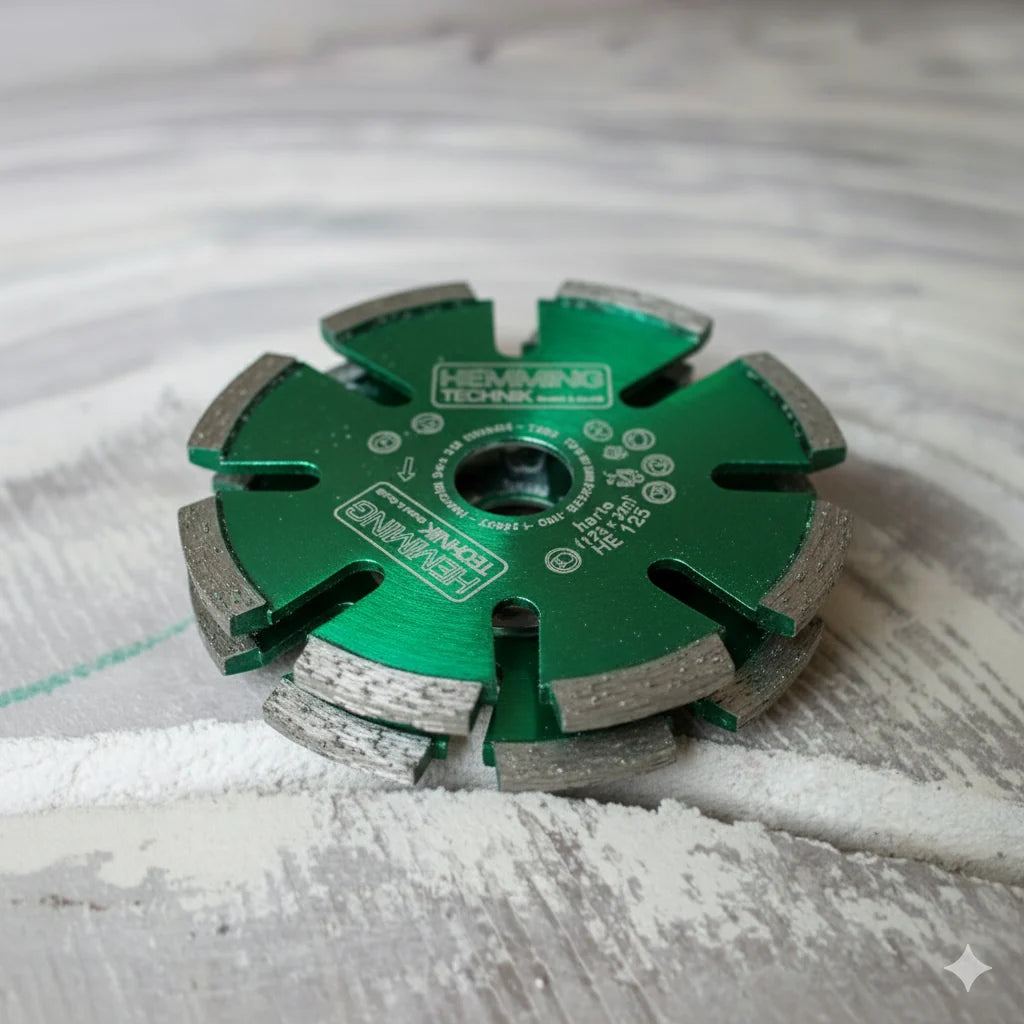

Zweiteiliger Aufbau
Die DUO CUT besteht aus zwei aufeinander abgestimmten Frässcheibenteilen.
Diese Konstruktion ermöglicht die Herstellung eines 17 mm breiten Fräskanals bei besonders hoher Belastbarkeit in harten Untergründen.
Mittel-Flansch
Zwischen den beiden Scheibenteilen befindet sich ein stabilisierender Mittel-Flansch.
Er unterstützt die gleichmäßige Kraftübertragung und soll ein Verkanten oder Festsitzen des Fräswerkzeugs insbesondere bei hoher Materialhärte reduzieren.

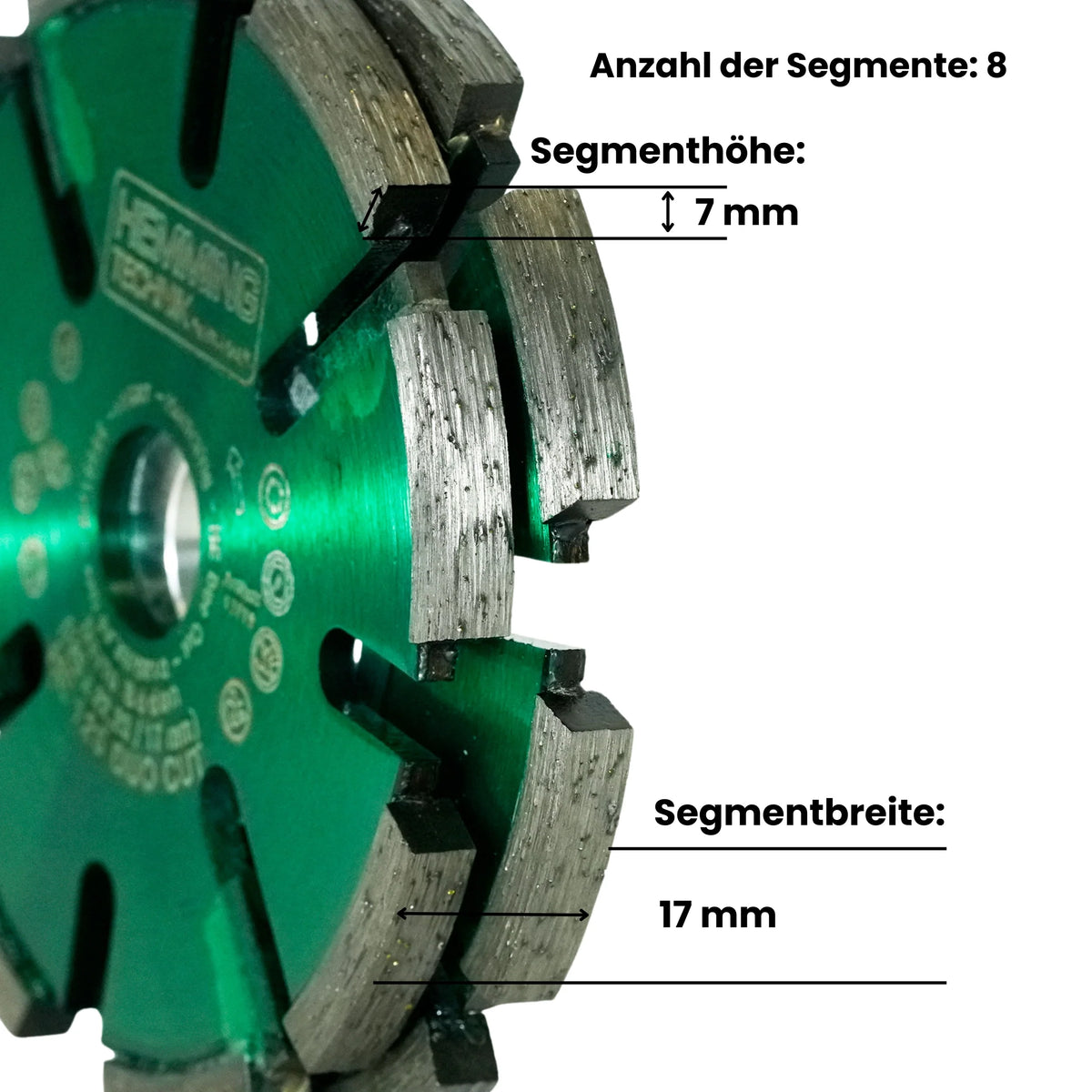

8 Segmente / 7 mm Höhe
Die aktuelle technische Produktdarstellung weist 8 Diamantsegmente mit einer Segmenthöhe von 7 mm aus.
Die Arbeitsbreite der Konstruktion beträgt 17 mm.
Stutzsegmente
Zusätzliche Stutzsegmente sollen das Hinterschleifen der Nutwände reduzieren.
Dies unterstützt gerade und möglichst saubere Fräskanäle und kann den notwendigen Aufwand bei der Nachbearbeitung verringern.
Technische Daten
Anwendung
Gerade Strecken planen
Vor Beginn der Arbeiten sind die geraden Bereiche des geplanten Heizkreisverlaufs festzulegen.
Die DUO CUT darf nicht für Richtungsänderungen oder Radiusfräsungen eingesetzt werden.
Frässcheibe montieren
Das zweiteilige Frässcheiben-Set entsprechend den Herstellerangaben fachgerecht auf der HE120 montieren und vor Arbeitsbeginn auf sicheren Sitz prüfen.
Die gewünschte Frästiefe einstellen und eine geeignete professionelle Staubabsaugung anschließen.

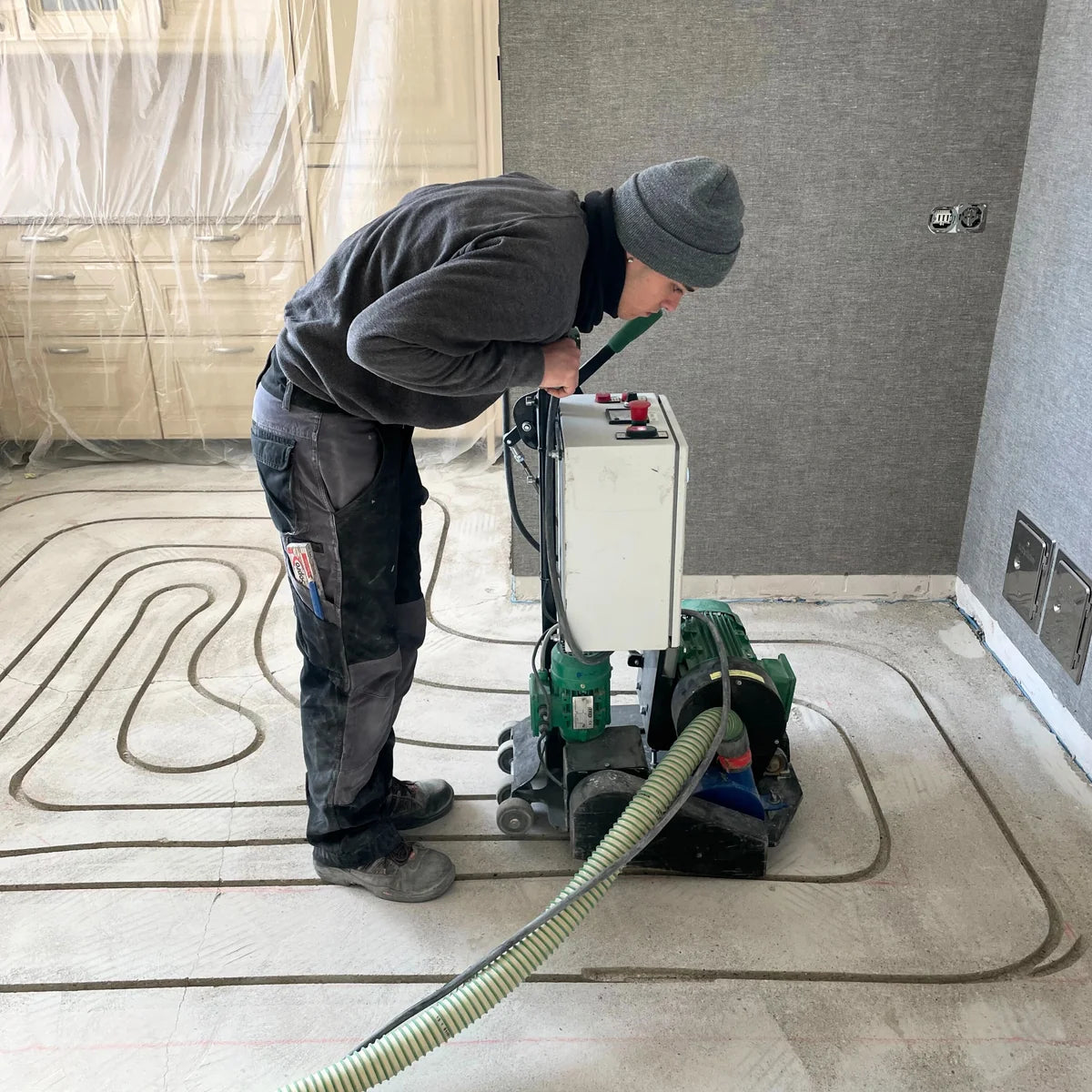

Geraden Kanal fräsen
Die Bodenfräse kontrolliert und gleichmäßig entlang der vorgesehenen geraden Strecke führen.
Vorschub und Arbeitsgeschwindigkeit sind an Härte und Beschaffenheit des jeweiligen Untergrunds anzupassen.
Bei Radien Werkzeug wechseln
Sobald eine Kurve oder ein Radius im Heizkreisverlauf erreicht wird, muss die DUO CUT gegen eine geeignete Frässcheibe für Radiusfräsungen gewechselt werden.
Dadurch können gerade Strecken mit hoher Leistung und die anschließenden Radien mit dem jeweils dafür vorgesehenen Werkzeug ausgeführt werden.
Perfekte Ergänzung für das Neolite-System
Von der leistungsstarken Fräsung zum sicheren Rohrverschluss
Die DUO CUT eignet sich insbesondere für die anspruchsvollen geraden Frässtrecken in sehr harten Untergründen.

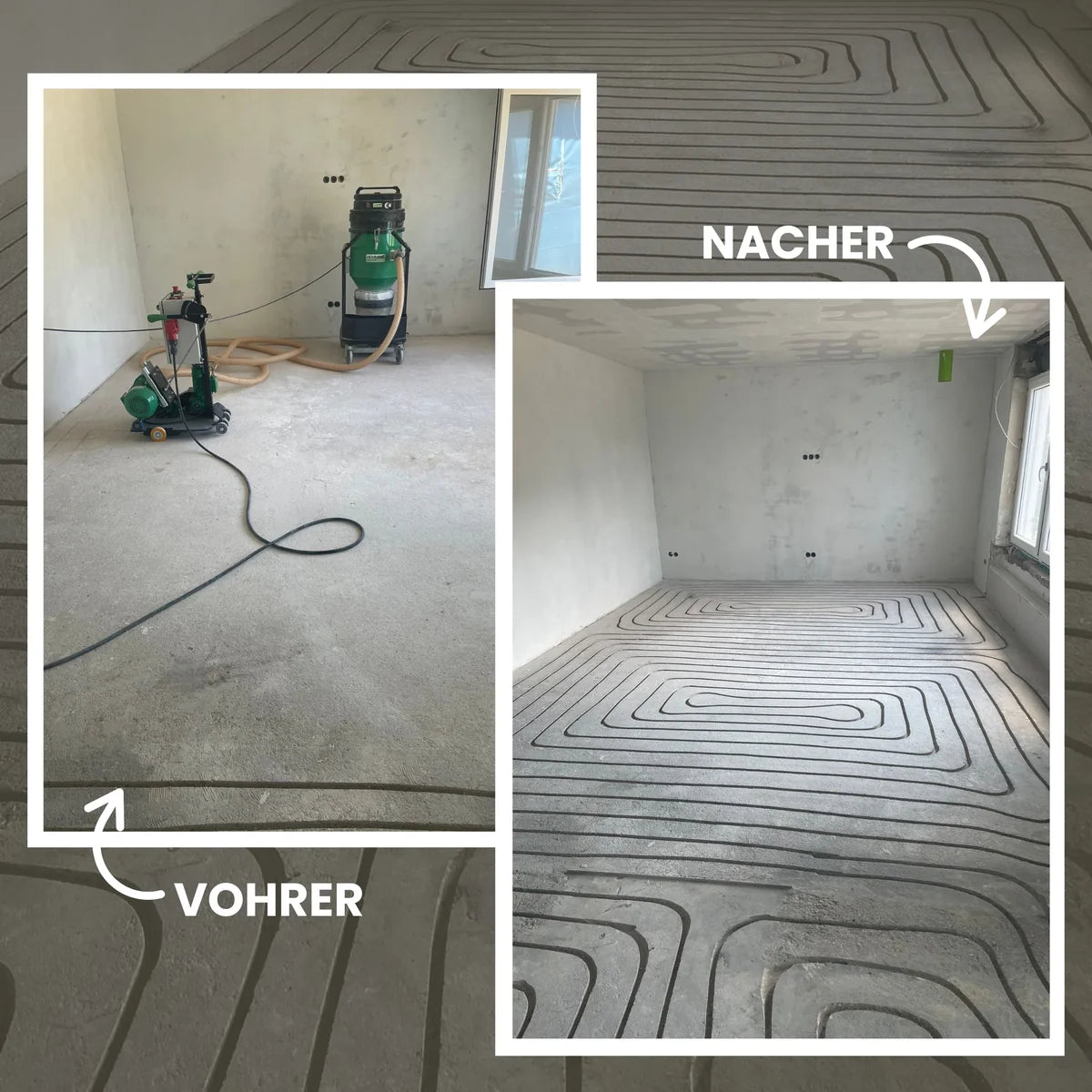

Nach Fertigstellung aller geraden Strecken und Radien werden die Fräskanäle gründlich abgesaugt und anschließend die Heizungsrohre eingelegt.
Die DUO CUT ist laut Hersteller ausschließlich für gerade Frässtrecken vorgesehen und darf nicht zum Kurven- oder Radiusfräsen eingesetzt werden. Vor Montage und Verwendung sind die jeweils gültigen Maschinen-, Werkzeug- und Sicherheitshinweise zu beachten.
